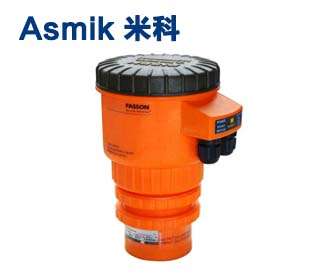

MIK - RP一体式 超声波 物位仪
一、产品构造：

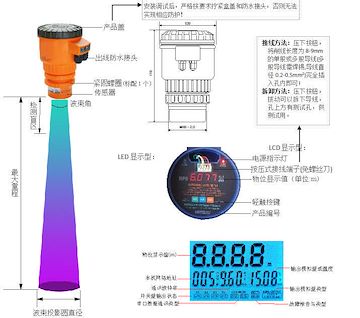

MIK - RP 集超声波收发传感器、伺服电路、温度补偿传感器和补偿电路单元、显示器、控制信号输出及串行数据或模拟量输出单元为一体的物位测量仪器 ， 根据其测量目标介质的不同，可分为 超声波 液位计和超声波料位计 。 二、轻触按键功能：

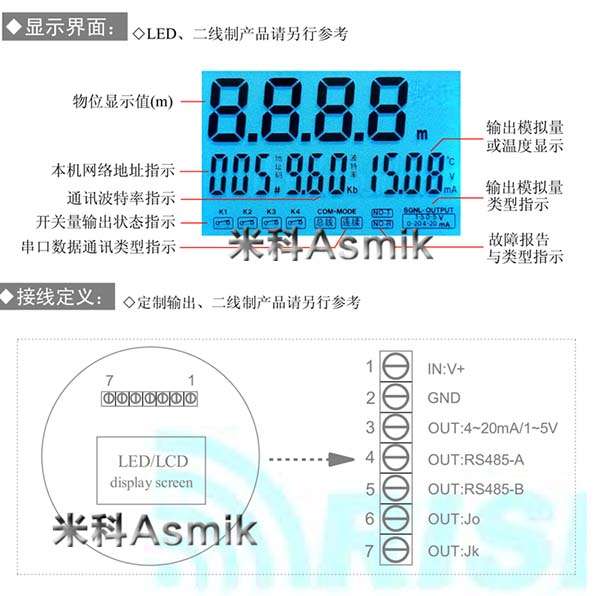

【PAG 】键，工作状态下按此键进入设置菜单；在设定状态下按此键翻阅；参数设置完毕长按此键可退出设置状态进入正常工作状态。
【MOV 】键，在设定状态下按此键进行参数的修改 / 移位；参数置入完毕后按此键至每位数字不闪烁，即保存置入参数。
【ADD 】键，设定状态下，将闪烁位数加“ 1 ”并确定小数点，当需要负号操作时，按此键可调出或去掉负号。??
■■开关显示功能：LED 显示型产品工作状态下按住
【 ADD 】键 3 秒即可关闭显示；再按住【 MOV 】键 3 秒即可开启显示； LCD 显示型产品工作状态下按住
【 ADD 】键 3 秒即可关闭显示，再按住【 ADD 】键 3 秒即可开启显示。
■■开关背光功能：LCD 显示型产品工作状态下按住【 MOV 】键 3 秒即可打开背光，再按住【 MOV 】键 3 秒即可关闭背光。
二、产品安装：

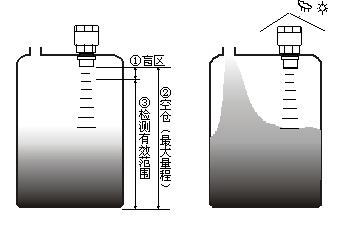

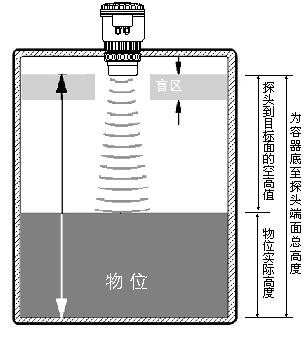

（一）安装基本要求（安装图例见右）： 传感器发射超声波时，都有一定的发射角度，即波束角。从传感器下缘到被测表面之间，在发射超声波的辐射区域内，不得有障碍物，因此安装时应尽量避开罐内设施，如：人梯、限位开关、支架等。另外须注意超声波波束不得与加液（料）流入相交。 安装传感器时还要注意：最高物位不得进入测量盲区；传感器距罐壁必须保持一定的距离（距离与测量量程和波束角有关）；传感器的安装必须要使传感器的发射方向与物料面垂直。测量的基准面是传感器下沿，最高物位不能进入测量盲区，测料位时必须避开进料口，安装在室外时应做好防雨防晒防护。

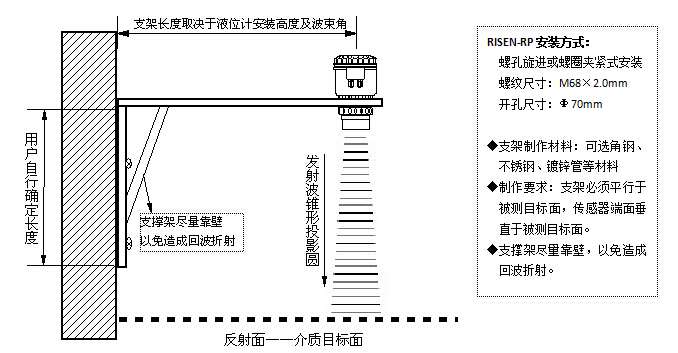

（二） 安装支架示意图 ： （三） 参数的设置：
三、常见疑难现象及处理方法：

疑难现象	导致疑难现象的可能原因	疑难现象的处理方法
通电后不工作，无显示，传感器无声响…	①电源未接通，或正负极接反；②插头端子接线错误；③电压太低，物位计未工作；或接入了高压，变送器已烧坏。	①检查线路，纠正极性；②按说明书连接插头端子及接线；③纠正电压，与超声波物位计的销售商联系。
传感器有响声，但无显示…	①已进行过程序关机操作；②曾接过高压，显示芯片已烧坏。	①按“MOV”键打开显示；②与超声波物位计的经销商联系。
有显示，但数字不随距离而变化，传感器无响声…	①输入工作电压太低，超声波物位计的传感器未工作；②超声波物位计的传感器或功率驱动器已损坏。	①按要求电压供电；②与超声波物位计的经销商联系。
有显示，传感器有响，测量数值乱跳，或数值不随距离变化…	①物位计安装太歪斜，反射不良好；②功率设置太大；③不恰当地用在高粉尘、高泡沫、高蒸汽环境中；④有两台以上的物位计在近处工作，造成回波干扰；⑤工况区电磁干扰太大；⑥增益参数被人为修改。	①将传感器轴线调整到目标平面垂直；②一般情况下，3m以下量程，功率P约1～3，量程5m以上，功率P约5～8m（也有特殊）；③移出不恰当的工作环境；④将另一台移至隔离墙外工作；⑤屏蔽干扰；⑥与超声波物位计的经销商联系。
传感器有声响，显示“nor”	①量程应用未错，因粉尘、蒸汽、泡沫、温度太高或太低，收不到回波；②物位计量程小，工作量程太大；③功率档位P设置太小或太大。	①将物位计的工作量程调整至物位计的实际量程；②将应用环境调整至要求范围；③进入物位计的用户菜单修改发射功率，增减功率P的大小，至显示稳定为止。
传感器有声响，物位显示值误差十几公分以上…	①安装不垂直，造成多次反射；②安装太靠罐壁，波瓣中途反射；③检查“差值E”的设定是否正确；④检查温度的示值是否正常（LCD显示）。	①②反复调整安装位置；③正确设定E值；④若温度差十几度，说明超声波物位计的传感器损坏，应通知经销商即时处理。
4～20m输出不正常；偏高、偏低，跳动大…	①量程迁移参数FO、FS被非法修改；②输出微调参数AL，AH被非法修改；③电源整流、滤波不好，电压波动太大，电源容量太小。	①通知经销商处理；②通知超声波物位计的经销商或制造商将其参数设置正确；③更换容量更大的，整波、滤波较好的直流稳压电源。
显示“our”	实测值超出量程范围	在定购产品量程内设置P2菜单中的FS参数，如果实测值超出定购量程，则须换更大量程的产品。
显示“Lo”	P2菜单中参数Fo≥FS	P2菜单中参数Fo＜FS，默认Fo=0
显示“HErt”	温度补偿电路损坏	返厂维修

四、用户须知
